Z4シリーズDCモーター

Z4シリーズDCモータは、新設計を採用し、小型、低慣性モーメント、軽量、高出力、高効率、高信頼性、優れた安全性能を備えています。 Z2およびZ3シリーズのモータと比較して、優れた動的性能を備えており、スムーズな調整、自動速度安定化、敏感な応答が必要な制御システムの動力源および駆動モータとしての使用に適しています。

お客様のメリット

高い電力密度とコンパクトな設計が特徴です

VPI 真空含浸 F- クラス絶縁システムを採用しており、短期間の過負荷動作に耐えることができます。-

高効率により低損失を実現

最適化された電流循環システムによりブラシの長寿命を実現

小規模冶金産業向けの銅伸線機-

ゴムおよびプラスチック業界の押出機および小型密閉型ミキサー

ステンレス圧延機

製紙業界用シャーリングマシン

大規模冶金産業用の補助モーター-など

1、保護。コンストラクターのマウンテン・アン・テレビ

ａ．シリーズ全体の保護種類 IP21S

b.取り付けモードは、次のように規定されている州規格 GB/T997 に準拠しています。

2、冷却方法

すべてのモーターの冷却モードは個別冷却、強制換気です。フレームをラジアルマウントし、別電源の換気ファンとエアフィルターを取り付けて冷却します。モーターの冷却方式はIC06の3種類があります。 IC17とIC37。

ａ． Z4-100-Z4-160の場合、ブロワーは反駆動側に取り付けられます。

b.Z4-180〜Z4-450はブロワが駆動側に取り付けられています。

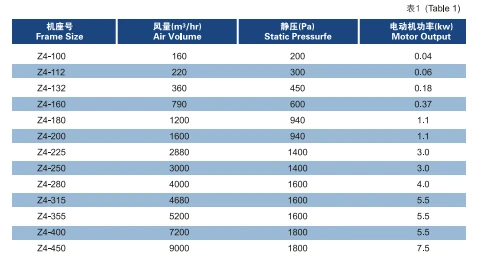

c.必要な冷却風量、エア圧力、ファンモーター容量は以下のとおりです。(表1)

※換気ファンモーターは全て三相二極380Vです。

下記5つの冷却方式のモータも注文可能ですが事前にご相談ください

ａ．フレームサイズ 100 から 250 までは、全閉型フレーム冷却モータ (IC410) にすることができます。

b.フレーム サイズ 160 から 250 までは、非駆動側にブロワーを取り付けた個別換気モーターにすることができます (IC05)。

c.枠サイズ100～200までは、シャフト(IC01)に専用ファンを搭載した自冷式オープンモータにすることも可能です。

d.フレームサイズ 160 から 355 までは、取り付けられた独立した空気熱交換器 (IC666) による内部冷却空気循環を備えた全密閉型モーターにすることができます。

e.フレームサイズ 160 から 450 までは、独立した空気-水熱交換器-が取り付けられた完全密閉型モーターにすることができます (LC86W)

3. 標準の端子ボックスの取り付けは、モーターの駆動端から見て右側にあります。代わりに、ご要望に応じて上部または左側に取り付けることも可能です-

4. モーターは、必要に応じて、非ドライブ側にタコ-発電機やその他のアクセサリを取り付けることができます。-

5、モーターを直接結合する場合、弾性または柔軟なカップリングを使用する必要があります。駆動ユニットと被駆動ユニットの位置合わせには細心の注意を払う必要があります。

シャフト延長部 (ベルトまたはピニオン ドライバー) に作用するラジアル トルクは、次のページの図に記載されている値を超えてはなりません (付録 2 を参照)。

備考；定格、出力、界面弱化等による回転速度範囲は参考値です。最新のテクノロジーを継続的に採用する目的で、次の表に記載されているデータは更新される可能性があります。-

このシリーズのモーターは、冶金工業の工場補助装置、金属切断工作機械、製紙、印刷織物​​、塗装および染色、セメント製造、プラスチック押出機、木工機械など、さまざまな機械の原動機として広く使用されています。{0}{1}

モーターの外形取り付け寸法は、取り付け穴間の軸方向の距離 (寸法 B) を除き、IEC 72 規格に準拠しています。

パフォーマンスとテクニック|モーターの要件は、国際電気技術委員会の IEC 34-1 規格、またはドイツ産業規格の DIN57530 規格に従ってチェックできます。

機械の角張った形状はスペースを有効に利用します。モーターには積層ヨークが付いているため、整流電源で使用した場合、動的条件下での電流リップルと急速な電流変化 (oadchange) の両方に耐えることができます。ステーターの設計により、極間隔が高精度になり、その結果として相互通信が可能になります。

モーターとキャスFは確実な絶縁構造と含浸処理により絶縁されており、安定した誘電性能と優れた放熱性を実現します。

モーターは小型であるという特徴を備えています。慣性モーメントが小さいほど動的特性が向上し、軽量で、KW 出力が大きく、効率と信頼性が高く、現在の国際的な先進レベルに適合します。モーターは平滑リアクトルなしで完全に制御された三相ブリッジで持続的に動作できます。160V 用モーターは単相ブリッジ サイリスタで動作できます。その場合、平滑化リアクロール、その導入は関連技術で指定されています。{3}}リップル電流を抑制するには、電機子回路にデータを挿入する必要があります。
