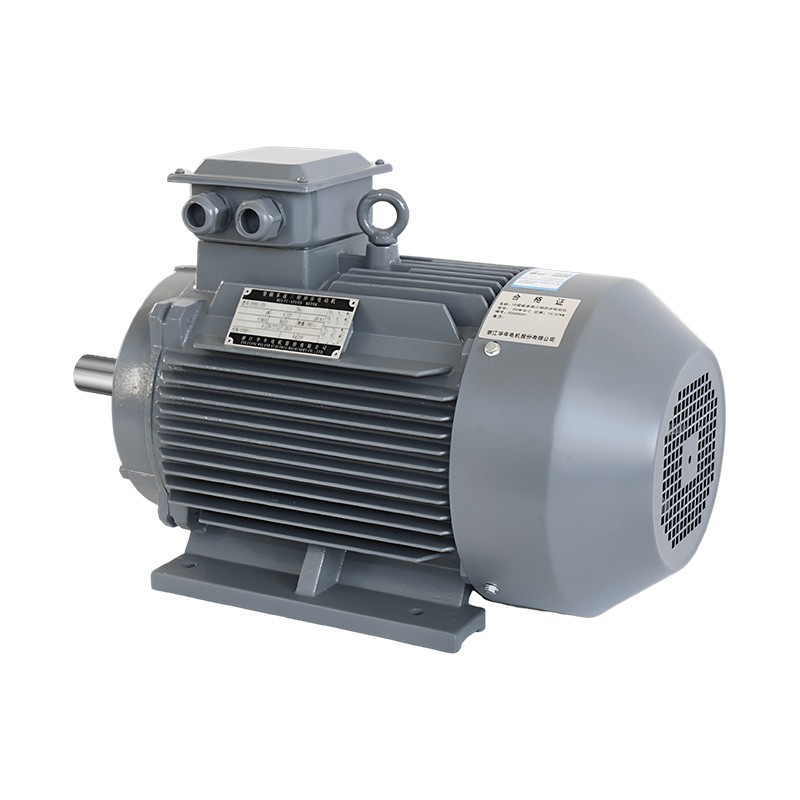

YDシリーズ可変極多速度三相非同期モータ

従来のモーターの大型、重量、高騒音という3つの主要な問題を解決するために、華安汽車は高効率、省エネ、高効率の利点を備えたYDシリーズ可変極多速度三相非同期モーターを開発しました。小型、軽量、低騒音、低振動。

このシリーズのモータの外観は、Y シリーズおよび Y2 シリーズのモータと同じです。電力レベルと設置寸法は IEC および DIN 規格を満たしています。絶縁レベルはクラス B (オプションの F および H レベル)。保護レベルは IP44 (オプションの IPS4、IPS5、IPS6) です。同時に、このシリーズのモーターには電磁ブレーキが装備されており、YDEJ電磁ブレーキ可変極多速度三相非同期モーターが誕生します。

YDシリーズ可変極多速度三相非同期モータは、従来の固定子巻線の配線方法を変更し、モータの極数を変えることで速度変化を実現します。さまざまな負荷要件に応じて出力と速度を段階的に変更する特性を備えており、負荷との合理的な一致を実現し、変速システムの簡素化とエネルギーの節約に役立ちます。

注文方法

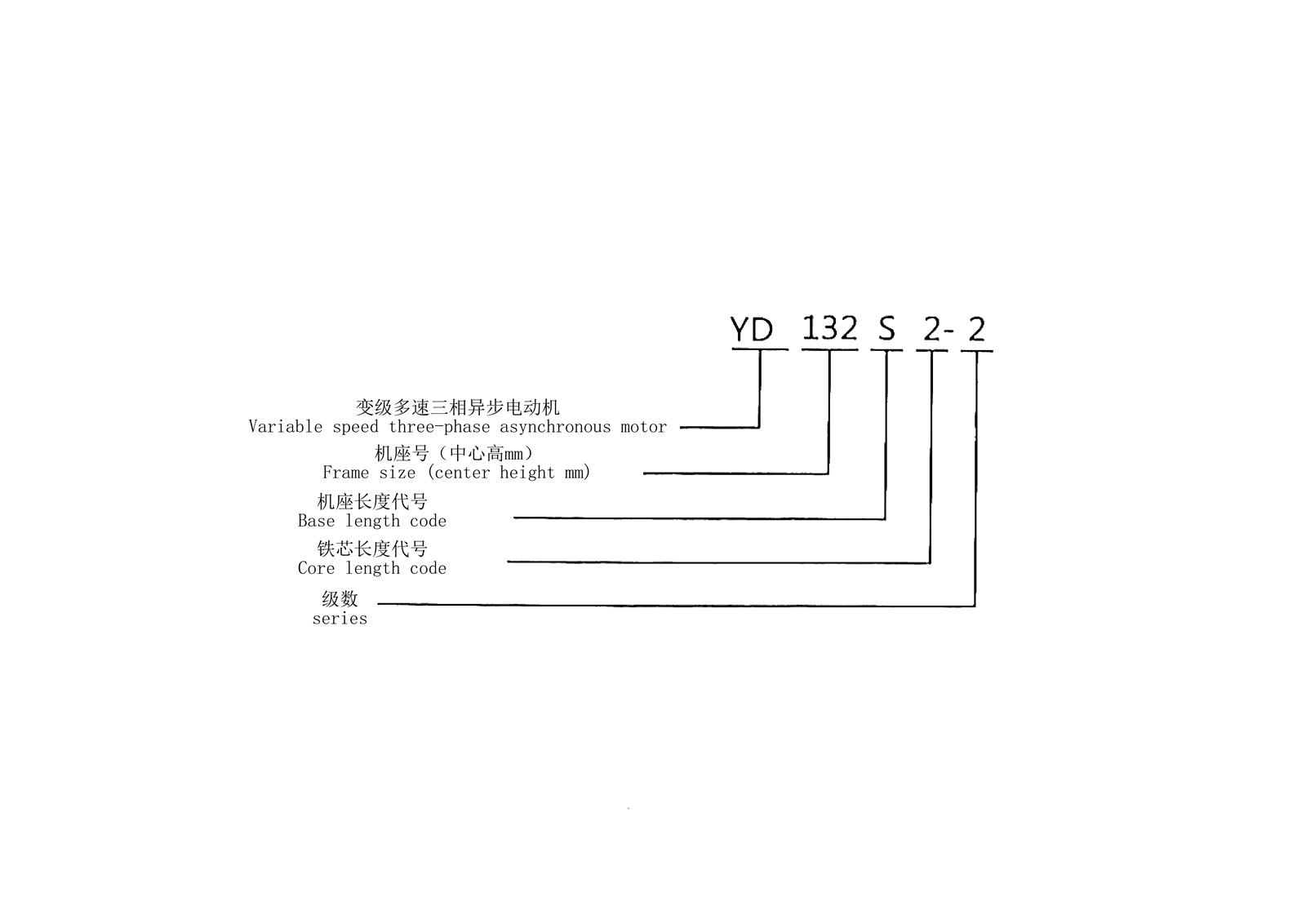

ご注文の際は、モータ型式、極数、定格電力、定格電圧、定格周波数、保護等級、冷却方式、設置形式、端子箱形式、高度、周囲温度をご指定ください。国家規格以外にモーターに他の技術要件がある場合、当社はお客様向けに特別にモーターを設計し、技術契約に署名した後に生産することができます。

技術的パラメータ

YDの技術パラメータ
フレームサイズ	H80~280	定格電圧	380V~690V
頻度	50Hz、60Hz	出力範囲	0.45/82kw
絶縁	B,F,H	保護クラス	IP44、IP54
繋がり	2Y/△	義務	S1
高度	≯1000m	周囲温度	-15 度～ +40 度

YDシリーズパラメータ

技術的パラメータ

フレームサイズ

極

定格電力
(kW)

定格速度
(r/分)

定格電流
(A)

極

定格電力
(kW)

定格速度
(r/分)

定格電流
(A)

極

定格電力
(kW)

定格速度

定格電流

(r/分)

(A)

80M1

4/2

0.45/0.55

1420/2860

1.4/1.5

80M2

4/2

0.55/0.75

1420/2860

1.7/2.0

90S

4/2

0.85/1.1

1430/2850

2.3/2.8

6/4

0.65/0.85

920/1420

2.3/2.3

90L

4/2

1.3/1.8

1430/2850

3.3/4.4

6/4

0.85/1.1

930/1400

2.8/3.0

8/4

0.45/0.75

670/1420

1.9/1.8

100L1

4/2

2/2.4

1430/2850

4.8/5.6

6/4

1.3/1.8

940/1440

3.8/4.4

8/4

0.85/1.5

700/1410

3.1/3.5

100L2

4/2

2.4/3

1430/2850

5.6/6.7

6/4

1.5/2.2

940/1440

4.3/5.4

112M

4/2

3.3/4

1450/2890

7.4/8.8

6/4

2.2/2.8

960/1440

5.7/6.7

8/4

1.5/24

700/1410

5.0/5.3

132S

4/2

4.5/5.5

1450/2890

9.8/11.9

6/4

3/4

970/1440

7.7/9.5

8/4

2.2/3.3

720/1440

7.0/7.1

132M1

4/2

6.5/8

1450/2890

13.8/17.1

6/4

4/5

970/1440

9.8/12.3

8/4

3/4.5

720/1440

9.0/9.4

132M2

160M

4/2

9/11

1460/2920

18.5/22.9

6/4

6.5/8

970/1460

15.1/17.6

8/4

5/7.5

730/1450

13.9/15

160L

4/2

11/14

1460/2920

22.3/28.8

6/4

9/11

970/1460

20.6/23.7

8/4

7/11

730/1450

19/21

180M

4/2

15/18.5

1470/2940

29.4/36.7

6/4

11/14

980/1470

25.9/29.8

180L

4/2

18.5/22

1470/2940

35.9/42.7

6/4

13/16

980/1470

29.4/33.6

8/4

11/17

730/1470

26.7/32

200L1

4/2

26/30

1470/2950

49.9/58.3

6/4

18.5/22

980/1460

41.4/44.9

8/4

14/22

740/1470

33/41

200L2

8/4

17/26

740/1470

40/48

225S

4/2

32/37

1480/2960

60.7/71.1

6/4

22/28

980/1470

44.2/56.5

225M

4/2

37/45

1480/2960

69.4/86.4

6/4

26/32

980/1470

52.2/63.2

8/4

24/34

740/1470

53/66

250M

4/2

45/52

1480/2960

84.4/98.7

6/4

32/42

990/1480

62.1/81.1

8/4

30/42

740/1480

65/79

280S

4/2

60/72

1490/2970

111/135

6/4

42/55

990/1480

81.5/107

8/4

40/55

740/1480

83/102

280M

4/2

72/82

1490/2970

134/152

6/4

55/67

990/1480

107/131

8/4

47/67

740/1480

97/123

フレームサイズ	極	定格電力 (キロワット)	定格速度 (r/分)	定格電流 (A)	フレームサイズ	極	定格電力 (キロワット)	定格速度 (r/分)	定格電流 (A)
フレームサイズ	極	定格電力 (キロワット)	定格速度 (r/分)	定格電流 (A)	フレームサイズ	極	定格電力 (キロワット)	定格速度 (r/分)	定格電流 (A)
100L	6/4/2	0.75/1.3/1.8	950/1450/2900	2.6/3.8/4.5
112M	6/4/2	1.1/2/2.4	960/1450/2920	3.5/5.1/5.8	112M	8/4/2	0.65/2/2.4	700/1450/2920	2.7/5.1/5.8
132S	6/4/2	1.8/2.6/3	970/1460/2910	5.1/6.1/7.4	132S	8/4/2	1/2.6/3	720/1460/2910	3.6/6.3/7.1
132M1	6/4/2	2.2/3.3/4	970/1460/2910	6.0/7.5/8.8	132M	8/4/2	1.3/3.7/4.5	720/1460/2910	4.6/8.4/10
132M2	6/4/2	2.6/4/5	970/1460/2910	6.9/9.0/11
160M	6/4/2	3.7/5/6	980/1470/2930	9.5/11/13	160M	8/4/2	2.2/5/6	720/1460/2910	7.6/11/13.2
160L	6/4/2	4.5/7/9	980/1470/2930	11/15/18	160L	8/4/2	2.8/7/9	720/1460/2910	9.2/15/18.8

技術的パラメータ
フレームサイズ	極	定格電力 (kW)	定格速度 (r/分)	定格電流 (A)	極	定格電力 (kW)	定格速度( r/分)	定格電流 (A)
90S	8/6	0.35/0.45	680/930	1.6/14
90L	8/6	045/0.65	680/930	1.9/1.9
100L	8/6	0.75/1.1	710/850	2.9/3.1
112M	8/6	1.3/1.8	710/950	4.5/4.8	8/6/4	0.85/1/1.5	710/950/1440	3.7/3.1/3.6
132S	8/6	1.8/2.4	790/970	5.8/6.2	8/6/4	1.1/1.5/1.8	730/970/1460	4.1/4.2/4
132M1	8/6	2.6/3.7	730/970	8.2/9.4	8/6/4	1.5/2/2.2	730/970/1460	5.2/5.4/4.9
132M2					8/6/4	1.8/2.6/3	730/970/1460	6.1/6.8/6.5
160M	8/6	4.5/6	730/980	13.3/14.7	8/6/4	3.3/4/5.5	720/960/1440	10.2/9.9/11.6
160L	8/6	6/8	730/980	17.5/19.4	8/6/4	4.5/6/7.5	720/960/1440	13.8/14/15.6
180M	8/6	7.5/10	730/980	21.9/24.2
180L	8/6	9/12	730/980	24.7/28.3	8/6/4	7/9/12	740/980/1470	20.2/20/24.1
200L1	8/6	12/17	730/980	32.6/39.1	8/6/4	10/13/17	740/980/1470	24.8/28/33.4
200L2	8/6	15/20	730/980	40.3/45.4
225S					8/6/4	14/18.5/24	740/980/1480	35.3/40/46.6
225M					8/6/4	17/22/28	740/980/1460	42.4/45/54.3
250M					8/6/4	24/26/34	740/990/1480	55.2/52/63.8
280S					8/6/4	30/34/42	740/990/1480	68.3/67/78
280M					8/6/4	34/37/50	740/990/1460	77.4/73/92.8

フレームサイズ	極	定格電力	定格速度	定格電流	極	定格電力	定格速度	定格電流
フレームサイズ	極	(kW)	(r/分)	(A)	極	(kW)	(r/分)	(A)
160M	12/6	2.6/5	480/970	11.6/11.9
160L	12/6	3.7/7	480/970	16.1/15.9
180L	12/6	5.5/10	490/980	19.6/20.5	12/8/6/4	3.5/5/6.5/9	480/740/970/1470	12.7/15.5/13.7/18.5
200L1	12/6	7.5/13	490/980	24.5/26.4	12/8/6/4	4.5/7/8/11	490/740/980/1480	16.5/19.6/16.6/22.6
200L2	12/6	9/15	490/980	28.9/30.1	12/8/6/4	5.5/8/10/13	490/740/980/1480	19.9/22.4/20.8/26.7
225M	12/6	12/20	490/980	35.2/39.7	12/8/6/4	7/11/13/20	490/740/980/1480	20.8/27.6/26.4/39.3
250M	12/6	15/24	490/990	42.1/47.1	12/8/6/4	9/14/16/26	490/740/990/1480	26.5/34.3/32.5/49.4
280S	12/6	20/30	490/990	54.8/58.9	12/8/6/4	11/18.5/20/34	490/740/990/1490	32.0/43.0/40.6/64.5
280M	12/6	24/37	490/990	63.7/72.6	12/8/6/4	13/22/24/40	490/740/990/1490	37.3/51.2/48.7/75.1

ブレーキパラメータの設定
多段速モーター	キャビンシート番号	80	90	100	112	132	160	180	200	225	250	280	315	355
パワーオフブレーキ	DLTZ3型	8	15	30	40	80	150	200	300	300	450	850	2000
	励起電力(W)	50	60	80	110	130	150	150	200	200	200	210	400
	励磁電圧(V)	99	99	99	170	170	170	170	170	170	170	170	170
パワーオンブレーキ	DLM4型		2.5	2.5	5	10	16	25
パワーオンブレーキ	励起電力(W)		20	20	26	38.5	47	50
モーターは内部にブレーキ電力整流器を備えており、主電源に接続されています。使用時は正常に接続できます。ブレーキ電源（通常DC24V）および制御部はお客様にてご用意ください。

インストール方法:

構造と設置形式 (IMコード))	IM B3 本体	IM B8 の	IM B5	IM B6	IM V5の	IM V1	IM B7	IM V6の	IM V3 の
設置図
フレームサイズ	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
構造と設置形式 (IMコード))	IM V37	IM V17	IM B34	IM V19	IM V18 (英語)	IM B14 (英語)	IM V35	IM V15	IM B35
設置図
フレームサイズ	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450
