YEJシリーズ電磁ブレーキ付三相非同期モータ

華安汽車は、通常のモーターのブレーキ速度の遅さと動作の安全性の低さの問題を解決するために、YEJ シリーズ電磁ブレーキ三相非同期モーターを開発しました。このシリーズのモータは、Yシリーズモータ（オプションのY2、YVP、YDから派生したY2EJ、YVPEJ、YDEJシリーズモータ）、ディスク型直流電磁ブレーキ、整流電源などを有機的に組み合わせています。合理的な構造、迅速なブレーキ、確実な操作、便利なメンテナンス。
ブレーキモードに応じて、パワーオフブレーキとパワーオンブレーキの2種類に分けられます。絶縁等級は B (オプションで F、H 等級)、保護等級は IP44、電力等級と設置サイズは IEC および DIN 規格に準拠しています。

注文方法

ご注文の際は、モータ型式、極数、定格電力、定格電圧、定格周波数、保護等級、冷却方式、設置形式、端子箱形式、標高、周囲温度をご指定ください。国家規格以外にモーターに他の技術要件がある場合、当社はお客様向けに特別にモーターを設計し、技術契約に署名した後に生産することができます。

YEJシリーズパラメータ

フレームサイズ	80	90	100	112	132	160	180	200	225	250	280	315
DLTZ3型	8	15	30	40	80	150	200	300	300	450	850	2000
励起電力(W)	50	60	80	110	130	150	150	200	200	210	210	400
励磁電圧(V)	99	99	99	170	170	170	170	170	170	170	170	170
タイプ	2.5	2.5	5	10	16	25
励起電力(W)	20	20	26	38.5	47	50
モーターは内部にブレーキ電力整流器を備えており、主電源に接続されています。使用時は正常に接続できます。ブレーキ電源（通常DC24V）および制御部はお客様にてご用意ください。

技術的パラメータ
フレーム	H80-355	定格電圧	380V-690V
頻度	50Hz、60Hz	出力範囲	0.55kW～355kW
絶縁クラス	B,F,H	保護レベル	IP44、IP54
繋がり	≤3KWY,>3KW△	作業システム	S1
高度	1000m	周囲温度	-15 度～ +40 度
パワーオフブレーキ電圧		≤H100 DC99V,>H100 DC170W
パワーオンブレーキ電圧		DC24V電源（別売）

力	2-極同期速度 3000r/分				4-極同期速度 1500r/分
力	フレームサイズ	定格電流 (A)	静制動トルク (N.m)	無負荷制動時間 (S)	フレームサイズ	定格電流 (A)	静制動トルク (N.m)	無負荷制動時間 (S)
055					80M1	1.5	7.36	0.2
0.75	80M1	1.8	7.36	0.2	80M2	2	7.36	0.2
1.1	80M2	2.5	7.36	0.2	90S	2.7	14.7	0.25
1.5	90S	3.4	14.7	0.25	90L	3.7	14.7	0.25
2	90L	4.7	14.7	0.25	100L1	5	29.4	0.3
3	100L	6.4	29.4	0.3	100L2	6.8	29.4	0.3
4	112M	8.2	39.2	0.35	112M	8.8	39.2	0.35
5.5	132S1	11.1	73.6	0.4	132S	11.6	73.6	0.4
7.5	132S2	15	73.6	0.4	132M	15.4	73.6	0.4
11	160M1	21.8	147.2	0.5	160M	22.6	147.2	0.5
15	160M2	29.4	147.2	0.5	160L	30.3	147.2	0.5
18.5	160L	35.5	147.2	0.5	180M	35.9	215.8	0.6
22	180M	42.2	215.8	0.6	180L	42.5	215.8	0.6
30	200L1	57	2943	0.7	200L	56.8	294.3	0.7
37	200L2	69.8	294.3	0.7	225S	70.4	441.5	0.8
45	225M	83.9	441.5	0.8	225M	84.2	441.5	0.8
55	250M	1027	600	0.9	250M	102.5	600	0.9
75	280S	140.1	B50	1	280S	139.7	850	1
90	280M	167	B50	1	280M	164.3	850	1
110	315S	203	2000	1.2	315S	200.8	2000	1.2
132	315M	2423	2000	1.2	315M	239.7	2000	1.2
160	315L1	292.1	2000	1.2	315L1	189.1	2000	1.2
200	315L2	365	2000	1.2	315L2	362	2000	1.2

力	6極同期速度				8極同期速度
	1000r/分				750r/分
	フレームサイズ	定格電流	静制動トルク	無負荷制動時間	力	定格電流	静制動トルク	無負荷制動時間
	フレームサイズ	(A)	(N.m)	(S)	力	(A)	(N.m)	(S)
0.55
0.75	90S	2.3	14.7	0.25
1.1	90L	3.2	14.7	0.25
1.5	100L	4	29.4	0.3
2.2	112M	5.6	39.2	0.35	132S	5.8	75	0.4
3	132S	72	73.6	0.4	132M	7.7	75	0.4
4	132M1	9.4	73.6	0.4	160M1	9.9	150	0.5
5.5	132M2	12.6	147.2	0.4	160M2	13.3	150	0.5
7.5	160M	17	147.2	0.5	160L	17.7	150	0.5
11	160L	24.6	147.2	0.5	180L	25.1	200	0.6
15	180L	31.5	215.8	0.6	200L	34.1	300	0.7
18.5	200L1	37.7	294.3	0.7	225S	41.3	450	0.8
22	200L2	44.6	294.3	0.7	225M	47.3	450	0.8
30	225M	59.5	441.5	0.8	250M	63	600	0.9
37	250M	72	600	0.9	280S	78.8	850	1
45	280S	85.4	850	1	280M	93.2	850	1
55	280M	104.9	850	1	315S	114	2000	1.2
75	315S	152.1	2000	1.2	315M	152.1	2000	1.2
90	315M	168.1	2000	1.2	315L1	179.3	2000	1.2
110	315L1	204.4	2000	1.2	315L2	218.5	2000	1.2
132	315L2	245.2	2000	1.2

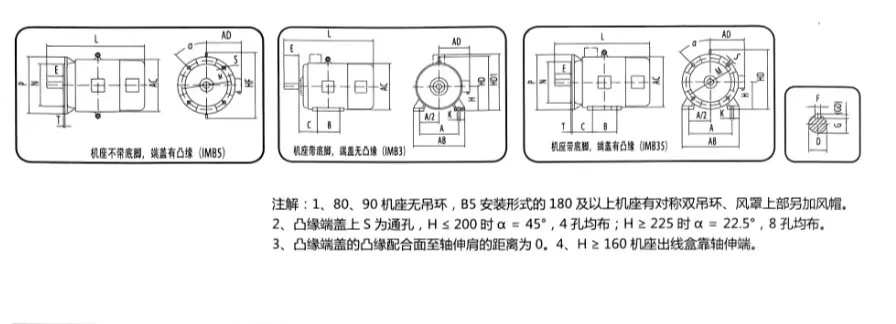

構造と設置寸法

フレームサイズ

80
M

90
S

90
L

100
L

112
M

132
S

132
M

160
M

160
L

180
M

180
L

200
L

225
S

225

250
M

280
S

280
M

315
S

315
M

315
L

全長

390

420

445

480

510

585

625

720

765

825

875

900

1000

1030

1085

1145

1200

1310

1480

設置方法

構造と設置形式 (IMコード))	IM B3	IM B8	IM B5	IM B6	IM V5	IM V1	IM B7	IM V6	IM V3
設置図
フレームサイズ	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
構造と設置形式 (IMコード))	IM V37	IM V17	IM B34	IM V19	IM V18	IM B14	IM V35	IM V15	IM B35
設置図
フレームサイズ	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450
